Comment choisir le bon galet de roulement pour une pelle ?

Le bon galet de roulementcorrespond aux dimensions du train de roulement, au numéro de modèle et à la charge de travail prévue de votre excavatrice. Avant de commander, rassemblez trois éléments : le numéro de série de la machine, la série du train de roulement et le numéro de pièce estampillé sur votre galet existant. Ce guide explique comment mesurer un galet de roulement, comparer les spécifications, évaluer la capacité de charge et choisir entre les options OEM et après-vente. YINTAI fournit des galets pour de nombreuses machines à chenilles, vous pouvez donc confirmer la compatibilité auprès d'une source fiable. Ne devinez pas les tailles. Un galet de roulement d'excavatrice inadapté s'use rapidement et endommage la chaîne. Mesurez soigneusement, puis vérifiez vos numéros par rapport au catalogue du fournisseur avant d'acheter les bons galets de roulement. Les galets de roulement qui s'adaptent correctement durent plus longtemps et maintiennent la productivité de votre machine.

Points clés

• Mesurez le diamètre, la largeur et l'entraxe des boulons de votre ancien galet de roulement pour un ajustement parfait.

• Faites correspondre le galet au modèle et au numéro de pièce de votre excavatrice pour éviter l'usure.

• Choisissez des galets à double flasque pour les terrains accidentés et à simple flasque pour les sols plats.

• Comparez la qualité de l'acier, les joints et la garantie pour obtenir le meilleur rapport qualité-prix.

• Suivez une liste de contrôle et vérifiez l'ajustement après l'installation pour éviter les temps d'arrêt.

Comprendre les bases des galets de roulement d'excavatrice avant d'acheter

Connaître le rôle des galets de roulement dans le train de roulement

Un galet de roulement supporte le poids de la machine et roule le long de l'intérieur de la chaîne de chenilles. Cette action répartit la charge pendant le déplacement et maintient la chaîne correctement positionnée. L'ensemble de galets porteurs soutient le brin supérieur de la chaîne, ce qui évite l'affaissement. Lorsque vous roulez sur des souches ou des rochers, le système de galets gère les charges de torsion qui pourraient autrement endommager les axes internes.

Vous rencontrerez plusieurs pièces de train de roulement avec des noms similaires. Les galets inférieurs, également appelés galets de roulement, se trouvent sous le châssis de chenille et supportent la charge principale. Les galets porteurs soutiennent le brin supérieur de la chaîne. Les galets supérieurs servent au même objectif sur certaines machines. Confirmez l'emplacement du galet avant de commander, car un galet porteur ne s'adaptera pas là où un galet inférieur est requis.

L'usure n'est pas un jugement visuel. Les inspecteurs enregistrent l'usure des galets en pourcentage lors des inspections des chenilles. Remplacez le galet lorsque l'usure de la bande de roulement dépasse 10 % de son diamètre d'origine en usine ou atteint les seuils d'usure du fabricant.YINTAI fabrique des galets pour excavatrices, bulldozers, moissonneuses, grues et machines de forage, afin que vous puissiez trouver le galet de roulement de train de roulement correct pour votre type d'équipement.

Identifier les galets de roulement à simple flasque et à double flasque

Le nombre de flasques détermine la manière dont le galet guide la chaîne. Un galet à simple flasque possède un flasque sur le côté extérieur. Il permet plus de flexibilité sur le côté intérieur et fonctionne bien sur des surfaces planes et uniformes. Un galet à double flasque possède des flasques des deux côtés, créant un effet de berceau qui enveloppe complètement la chaîne.

Les doubles flasques empêchent le déplacement latéral et réduisent les déraillements jusqu'à 40 % sur un sol inégal. Les simples flasques gèrent bien le suivi en ligne droite et conviennent aux déplacements à grande vitesse. Un mauvais choix entraîne des chenilles désalignées, des maillons de chaîne endommagés et des remplacements de pièces plus fréquents. YINTAI propose des configurations à simple ou double flasque pour correspondre à votre machine et aux conditions de travail.

Choisissez le bon galet de roulement en mesurant les spécifications clés

Commencez par l'ancien galet. Les numéros estampillés s'effacent, vos mesures définissent donc l'ajustement. Chaque galet de roulement supporte le poids de la machine. Chaque galet de roulement d'excavatrice doit correspondre à la charge qu'il transporte. La taille correcte du galet de roulement provient de l'ancienne pièce.

Rassemblez les bons outils. Les pieds à coulisse numériques, les micromètres à ruban et les jauges d'épaisseur à ultrasons donnent des lectures précises. Une règle n'est pas assez précise.

Mesurez le diamètre, la largeur et l'entraxe des boulons

Mesurez ces valeurs :

1. Mesurez le diamètre extérieur du galet de roulement.

2. Mesurez le diamètre de la bride des deux côtés.

3. Mesurez la largeur totale du galet.

4. Mesurez l'espacement des boulons de montage.

5. Mesurez le diamètre de l'arbre.

Ces cinq dimensions définissent l'ajustement. L'espacement des pieds de montage et la configuration des trous de boulons disqualifient d'abord un galet incorrect. Vérifiez soigneusement les modèles de boulons. Utilisez cette séquence pour tous les galets de roulement.

Vérifiez maintenant l'usure. Mesurez le diamètre de la bande de roulement sur la surface usée la plus étroite. Comparez-le avec les limites du manuel d'entretien OEM. Les galets de roulement sur la partie inférieure supportent des charges plus lourdes. Remplacez le galet de roulement lorsque l'usure de la bande de roulement dépasse 10 % du diamètre d'usine d'origine.

Inspectez les brides intérieure et extérieure. Des brides saines conservent un profil uniforme avec un rayon défini. Les brides usées présentent des parois latérales amincies, des bords arrondis ou des lèvres tranchantes semblables à des couteaux. Les différences d'usure entre les brides intérieure et extérieure signalent un désalignement du châssis, des châssis pliés, une tension inappropriée ou un travail fréquent sur des pentes latérales. Les galets de roulement utilisés par les machines excavatrices suivent ces règles d'usure.

La largeur de la chenille façonne la taille et les spécifications. Des chenilles plus larges répartissent le poids opérationnel et réduisent la pression au sol. Les machines larges ont besoin de galets de roulement plus lourds. Des chenilles plus étroites améliorent la maniabilité dans les espaces restreints. Une excavatrice avec des chenilles de 100 cm a besoin d'un galet différent de celle avec des chenilles de 60 cm. La largeur de la chenille définit la taille requise.

Faites correspondre le galet de roulement aux modèles d'excavatrices sur chenilles et aux numéros de pièce

Le modèle et le numéro de série de l'excavatrice permettent de restreindre la recherche. Notez le modèle complet de la machine et la plage de numéros de série. Le numéro de pièce OEM estampillé sur le galet est votre point de départ. Les fournisseurs effectuent des références croisées de ce numéro via leur catalogue. Komatsu, Caterpillar et les marques de rechange utilisent des systèmes de catalogue indépendants. La même pièce peut porter des codes différents. Faites correspondre par diamètre de galet, diamètre d'arbre, type de bride, pas de maillon, largeur de patin et dimensions de montage.

Fournissez ces détails à votre fournisseur : marque et modèle de la machine, numéro de pièce OEM, type de galet, diamètre du galet, longueur de l'arbre et espacement des trous de boulons. Lorsque les marquages s'effacent, l'espacement des trous de boulons identifie la pièce correcte. YINTAI utilise ces détails pour localiser le galet de roulement équivalent pour les modèles d'excavatrices sur chenilles tels que KOMATSU PC20, PC200 et CAT D6D.

La référence croisée dépend de mesures complètes. Les fournisseurs publient des tableaux de dimensions étiquetés A, B, C, D, E. Ceux-ci indiquent la longueur totale, la largeur de montage, l'espacement des boulons, le diamètre de la coque et l'alésage. Les fournisseurs répertorient les galets de roulement selon ces dimensions. Faites correspondre chaque étiquette à la plage de numéros de série exacte de la machine. Un galet de roulement pour une série peut ne pas convenir à une autre. Le numéro de pièce seul n'est jamais suffisant. Vos mesures et le numéro de pièce forment un ensemble complet de spécifications d'excavatrice. Cette vérification finale confirme la compatibilité.

Un galet de roulement de train de roulement doit correspondre au pas de maillon de la chaîne et à la géométrie du support de montage. Vérifiez ces valeurs. YINTAI catalogue chaque galet de roulement sur chenilles avec des dimensions complètes. La sélection du galet de roulement pour les machines excavatrices sur chenilles nécessite une attention particulière à la conception de la bride et à la qualité du joint.

Évaluez la durabilité, la charge et le coût des galets de roulement

Inspectez l'alliage d'acier, le traitement thermique et la qualité du joint

Les galets durables commencent par un acier de qualité. L'acier au bore de haute qualité 40MnB/35MnB ou l'acier allié 40SiMnTi confère à chaque galet de roulement la résistance nécessaire pour supporter des charges lourdes. Les fabricants appliquent ensuite la trempe et le revenu. Ce traitement thermique produit une dureté de surface de 58–62 HRC tout en conservant un noyau résistant. La surface dure résiste à l'abrasion de la roche et du gravier. Le noyau résistant absorbe les chocs sans se fissurer. Cet équilibre définit la véritable durabilité et la résistance.

Les joints protègent le roulement interne. Un joint flottant maintient l'huile de lubrification à l'intérieur et empêche la terre abrasive, le sable et la boue d'entrer. Les faces métalliques du joint frottent l'une contre l'autre avec un mince film d'huile entre elles. Une face de joint usée développe des canaux qui pompent le lubrifiant vers l'extérieur et laissent entrer les contaminants. La bague torique en caoutchouc est également importante. Une bague tordue ou durcie crée une pression de face inégale. Vérifiez les températures du moyeu à chaque quart de travail pour détecter les premiers signes de détresse du joint. Traitez toute nouvelle fuite d'huile comme un signe d'avertissement. YINTAI utilise un usinage automatisé et un soudage cohérent pour offrir des performances d'étanchéité fiables sur chaque galet de roulement de train de roulement.

Faites correspondre la capacité de charge, le coût et les exigences du travail

Faites correspondre la capacité nominale du galet à votre charge de travail réelle. Un galet de roulement conçu pour des charges de 10 tonnes convient aux excavatrices moyennes. Surcharger un galet de roulement d'excavatrice sur chenilles fatigue les composants et raccourcit la durée de vie. Placez un galet à bride simple devant le pignon d'entraînement si possible. Cette position réduit la contrainte sur la bride.

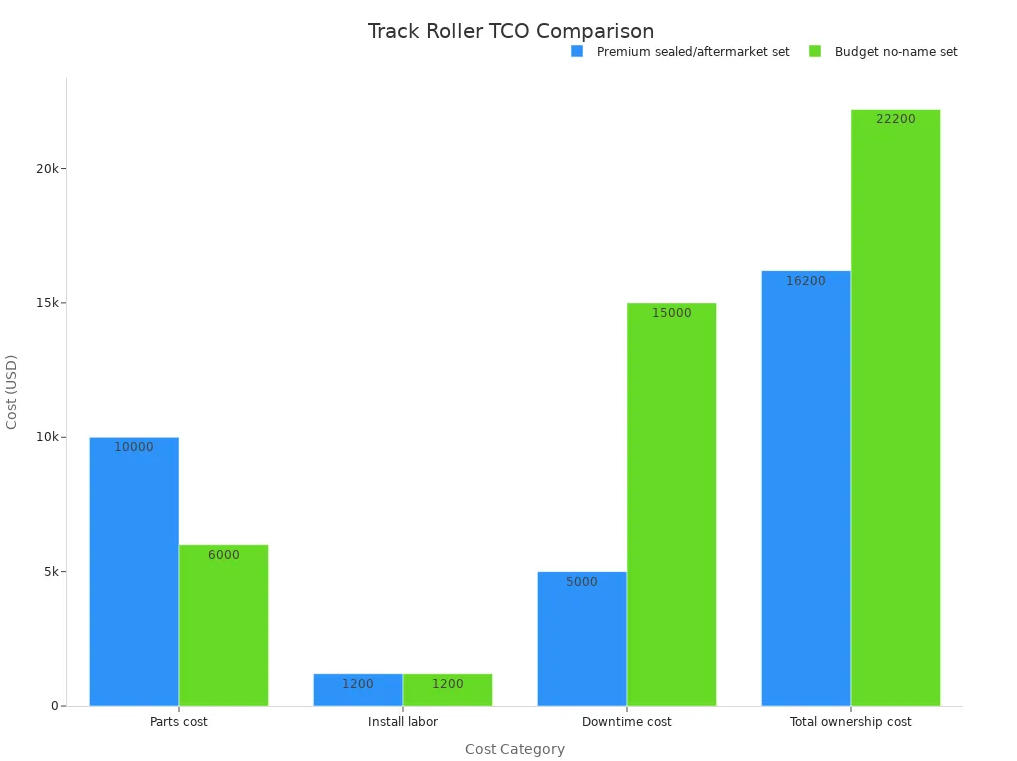

Le coût mérite une réflexion approfondie. Le coût unitaire d'un galet de roulement varie de 100 $ à 500 $. L'entretien du train de roulement représente environ 40 % à 60 % des coûts totaux d'entretien de la machine. Les galets moins chers permettent d'économiser de l'argent au départ, mais tombent en panne plus rapidement. Un palier lisse usé peut provoquer une défaillance soudaine du galet. Remplacez le galet de roulement avant qu'il n'endommage la chaîne. Les remplacements proactifs permettent d'économiser environ 50 % par rapport aux réparations d'urgence. Les galets forgés et traités thermiquement réduisent le coût total de possession de 25 % à 40 %. YINTAI produit des galets de roulement robustes et des galets de roulement standard à des prix compétitifs. Ces galets de roulement pour les besoins de performance des excavatrices offrent une longue durée de vie. Choisissez un matériau de galet de roulement qui correspond aux conditions de votre travail. Les bons galets de roulement que les propriétaires d'excavatrices choisissent réduiront les temps d'arrêt et protégeront votre investissement.

Comparez les galets de roulement OEM et de rechange pour la qualité et la valeur

Comparez la garantie, le prix et la fiabilité du remplacement

Les options OEM et de rechange peuvent fonctionner pour votre machine. Comparez la qualité des matériaux, la précision de l'usinage, la qualité de la soudure, la garantie et le prix avant de décider. Les pièces OEM garantissent la compatibilité et utilisent des matériaux de première qualité. Les pièces de rechange de haute qualité fabriquées selon les normes OEM peuvent égaler ou dépasser les performances OEM. Leur fiabilité est comparable aux pièces d'origine.

Les conditions de garantie raisonnables des fournisseurs de pièces de rechange représentent souvent plus de la moitié de la période de garantie OEM, ce qui aide à assurer la fiabilité et le service après-vente. Les pièces de rechange doivent également être validées par des tests de fiabilité avant utilisation afin de réduire les risques de compatibilité et de performance.

Comparaison	OEM	Pièces de rechange
Périodes de garantie	La couverture de garantie du fabricant est citée comme un avantage OEM.	Les fournisseurs réputés offrent des garanties robustes. Examinez les conditions de garantie avant l'achat.
Fiabilité du remplacement	Les pièces OEM garantissent la compatibilité et utilisent des matériaux de première qualité.	Les pièces de rechange de haute qualité fabriquées selon les normes OEM peuvent égaler ou dépasser les performances des pièces OEM.

YINTAI est un excellent exemple de fabricant de pièces de rechange. L'entreprise propose des galets usinés avec précision, de l'acier traité thermiquement, des prix compétitifs et un support client mondial. YINTAI produit des galets de roulement robustes et des options de galets de roulement standard pour de nombreux modèles de machines.

Vérifiez les certifications de qualité des fournisseurs et les politiques de retour

Demandez les certifications avant de payer. La norme ISO 9001 est une certification de qualité reconnue pour les composants de train de roulement. GFM, un fabricant chinois de chaînes de chenilles pour excavatrices, détient la certification internationale de système de gestion de la qualité ISO 9001. Le marquage CE confirme la conformité aux exigences de sécurité et environnementales de l'UE.

Choisissez des fournisseurs de galets de roulement offrant un support après-vente, un suivi des remplacements et des politiques de retour, et comparez les prix en tenant compte de l'expédition.

Les délais de livraison dépendent du volume de commande. Les commandes inférieures à la MOQ de 10 unités font face à des délais instables car la production attend un lot avec d'autres références (SKU). Les commandes atteignant la MOQ de 10 unités suivent des cycles de lots standard. Les commandes en gros bénéficient d'une grande prévisibilité grâce à des cycles de production dédiés. Les problèmes de douane et de consolidation peuvent allonger les délais réels. Un négociant d'Asie du Sud-Est a combiné plusieurs références pour atteindre la MOQ, mais une séparation incomplète des codes SH a doublé le temps de dédouanement. Un gestionnaire de flotte africain a mélangé des galets porteurs avec des barbotins et des joints, déclenchant un contrôle douanier détaillé qui a immobilisé les excavatrices pendant une semaine supplémentaire. Lorsque vous choisissez un fournisseur de galets de roulement, confirmez d'abord les certifications, les délais de livraison et les politiques de retour.

Suivez un processus de sélection simple pour obtenir les bons galets de roulement

Utilisez une liste de contrôle finale avant de commander

Un processus structuré évite des erreurs coûteuses. Suivez ces étapes pour choisir le bon galet de roulement pour votre machine.

1. Nettoyez soigneusement le train de roulement. Éliminez la boue, le béton et les accumulations abrasives des corps de galets, des supports et des logements de maillons. Inspectez les corps pour détecter des entailles, des éclats, des bosses, des supports déformés ou des fissures le long des soudures et des trous de boulons.

2. Mesurez l'usure avec précision. Utilisez un pied à coulisse numérique ou des jauges d'épaisseur à ultrasons pour mesurer le diamètre de roulement du galet au niveau de sa surface usée la plus étroite. Remplacez le galet de roulement lorsque l'usure de la bande de roulement dépasse 10 % du diamètre d'origine en usine. Mesurez également le pas de la chenille sur plusieurs sections de maillons et remplacez la chaîne lorsque l'allongement dépasse 1 % à 2 % des spécifications d'usine.

3. Vérifiez les profils des flasques. Inspectez les flasques de guidage intérieurs et extérieurs pour vérifier l'uniformité du profil et le rayon défini du bord extérieur. Les flasques usés présentent des parois latérales amincies, des bords arrondis ou des lèvres tranchantes. Une usure inégale des flasques intérieurs et extérieurs indique un désalignement du châssis ou une tension de chenille incorrecte.

4. Vérifiez l'absence de fuites au niveau des joints. Inspectez les zones des joints près des capuchons d'extrémité pour détecter des résidus d'huile humide, des gouttes ou des anneaux de saleté incrustée. Une défaillance du joint entraîne une fuite d'huile, des bagues sèches, une chaleur de friction et un grippage rapide sous charge.

5. Effectuez des diagnostics acoustiques et thermiques. Écoutez pendant un déplacement lent. Des bruits de grincement ou de raclement indiquent des galets usés ou des roulements défaillants. Des cliquetis ou des cognements synchronisés avec la rotation indiquent des maillons ou des axes de chaîne usés. Utilisez un thermomètre infrarouge sans contact après utilisation. Les galets plus chauds que les unités adjacentes signalent une défaillance de lubrification nécessitant un remplacement urgent.

6. Vérifiez la tension de la chenille. Des chenilles trop tendues augmentent les charges radiales et provoquent une usure rapide de la bande de roulement, une surchauffe des roulements et une consommation de carburant jusqu'à 15 % plus élevée. Des chenilles trop lâches provoquent un affaissement, un battement de chaîne et un déraillement. Les excavatrices de taille moyenne nécessitent généralement un affaissement admissible de 25 à 50 mm (1 à 2 pouces).

Avant de commander, confirmez le modèle de votre excavatrice, le numéro de série et le numéro de pièce OEM. Photographiez la plaque d'identification de la machine et le galet alors qu'il est encore installé. Notez le numéro de pièce en nettoyant délicatement le marquage avant le démontage. Ne devinez jamais des caractères illisibles. Mesurez les dimensions du schéma de montage, y compris l'espacement central longitudinal et transversal, le nombre de trous, le diamètre des trous et les détails du filetage. Envoyez un ensemble de données organisé avec des photographies étiquetées et les dimensions à votre fournisseur. YINTAI peut recouper ces détails pour faire correspondre la taille correcte du galet de roulement à votre machine.

Vérifiez l'ajustement et les performances de la chenille après l'installation

Après l'installation, inspectez toutes les pièces pour détecter d'éventuels défauts. Utilisez une clé dynamométrique pour serrer les boulons conformément aux exigences du fabricant. Vérifiez l'absence d'usure profonde ou de fissures sur la surface de la roue et remplacez-la immédiatement si nécessaire. Vérifiez que le système de lubrification interne est intact pour éviter tout blocage ou surchauffe. Confirmez que les roulements ne présentent aucun bruit inhabituel ou jeu excessif.

Surveillez les modèles d'usure pendant le fonctionnement. Une usure uniforme sur toute la surface du galet indique un alignement correct. Une usure excessive sur les flasques intérieurs signale un désalignement de la chenille. Des méplats sur la circonférence du galet indiquent un grippage des roulements. Une usure plus rapide d'un côté que de l'autre indique une déformation du châssis ou un désalignement de la roue folle. Une usure en feston sur les maillons de la chenille indique une inadéquation systémique du train de roulement.

Les modèles d'usure inégaux signalent souvent un désalignement au sein du système de train de roulement. Si un côté d'un galet s'use plus rapidement que l'autre, cela peut indiquer un châssis de chenille déformé ou une installation incorrecte.

YINTAI fournit des galets de roulement robustes et des options standard avec un usinage de précision et de l'acier traité thermiquement. Ces galets de roulement pour les besoins de performance des excavatrices offrent une durée de vie fiable. Confirmez la compatibilité avec votre fournisseur avant que l'ancienne pièce ne tombe en panne.

Vous connaissez maintenant les principaux facteurs : mesurez les dimensions, faites correspondre le modèle et le numéro de pièce, choisissez la bonne conception de flasque, vérifiez la capacité de charge et comparez la qualité des fournisseurs. Un galet de roulement bon marché permet rarement de faire des économies. Pour une excavatrice de 20 à 22 tonnes, des jeux étanches haut de gamme coûtent 16 200 $ sur 2 000 heures, tandis que les jeux économiques atteignent 22 200 $ — soit 4,63 $ contre 14,80 $ par heure.

Tenez un journal de maintenance avec les numéros de pièces et les mesures. Cela rend les futurs remplacements plus rapides et protège la compatibilité. Confirmez les spécifications de vos galets de roulement d'excavatrice avec YINTAI ou votre fournisseur avant que l'ancienne pièce ne tombe en panne, et votre équipement passera plus de temps à travailler et moins de temps à l'atelier.

FAQ

Comment mesurer mon ancien galet de roulement pour un remplacement ?

Mesurez le diamètre extérieur, le diamètre du flasque, la largeur totale, le diamètre de l'arbre et l'espacement des trous de boulons. Utilisez un pied à coulisse numérique pour plus de précision. Notez le numéro de pièce estampillé sur le galet de roulement. Envoyez ces mesures et le numéro de série de votre machine à votre fournisseur pour vérification.

Dois-je choisir un galet de roulement à flasque simple ou double ?

Choisissez un flasque double pour les terrains accidentés et les travaux intensifs. Les doubles flasques réduisent le risque de déraillement jusqu'à 40 %. Choisissez un flasque simple pour les surfaces planes et les déplacements à grande vitesse. Placez un galet de roulement à flasque simple devant le barbotin si possible pour réduire la contrainte sur le flasque.

Quand dois-je remplacer un galet de roulement usé ?

Remplacez votre galet de roulement lorsque l'usure de la bande de roulement dépasse 10 % de son diamètre d'origine en usine. Surveillez les fuites au niveau des joints, les bruits de grincement ou les températures de moyeu plus élevées que celles des unités adjacentes. Un palier lisse usé peut provoquer une défaillance soudaine. Remplacez le galet de roulement avant qu'il n'endommage la chaîne de chenille.

Les galets de roulement de rechange sont-ils aussi bons que les pièces OEM ?

Les galets de roulement de rechange de haute qualité peuvent égaler ou dépasser les performances des pièces OEM lorsqu'ils sont fabriqués selon les normes OEM. Comparez la qualité des matériaux, la précision de l'usinage, la qualité des soudures, la garantie et le prix. YINTAI propose des galets usinés avec précision avec de l'acier traité thermiquement, des prix compétitifs et un support mondial. Demandez les certifications et les politiques de retour avant d'acheter.

Comment vérifier le bon ajustement après l'installation d'un galet de roulement ?

Serrez les boulons avec une clé dynamométrique selon les spécifications du fabricant. Vérifiez l'absence de bruits inhabituels ou de jeu dans les roulements. Surveillez les schémas d'usure pendant le fonctionnement. Une usure uniforme indique un alignement correct. Une usure excessive de la bride intérieure signale un mauvais alignement de la chenille. Des méplats indiquent un grippage des roulements. Confirmez la compatibilité avec votre fournisseur avant que l'ancienne pièce ne tombe en panne.
